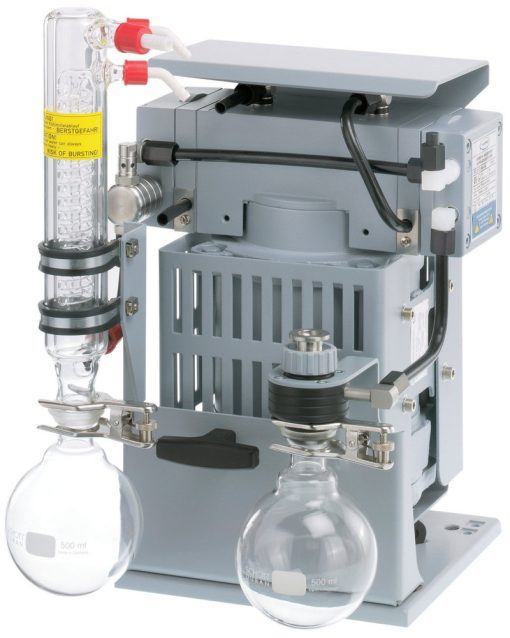

Химическая вакуумная система MZ 2C EX +AK+EK
Бренд: VACUUBRAND
Химические вакуумные системы стандарта ATEX готовы к использованию для приложений с большими количествами конденсирующихся паров благодаря оптимальной конфигурации вспомогательного оборудования. Как правило, эти системы используют для роторных испарителей и сушильных шкафов в потенциально взрывоопасной атмосфере. Сепаратор на входе (АК) задерживает твердые частицы и капли жидкости. Конденсатор выходящих паров (ЕК) высокоэффективен и компактен. Конденсатор обеспечивает практически 100%-ную регенерацию растворителя. В поставку включается специальный клапан газового балласта для подключения инертного газа.
Отличительные особенности
- превосходная хим. стойкость и устойчивость к конденсату
- пожаробезопасный двигатель со встроенным устройством от эл. перегрузки и защитой от перегрева для 230 В / 50 Гц однофазного соединения;
- у пользователя нет необходимость в дополнительной защите от перегрузок
- предохран. клапан от изб. давления на вх. и на вых.
- безопасная конструкция рабочих камер с возможностью доп. защиты инертным газом
Технические данные
| Технические данные | Изделие | MZ 2C EX +AK+EK |
| Число цилиндров/ступеней | 2 / 2 | |
| Макс. производительность | m3/h | 1.9 |
| Макс. производительность | cfm | 1.1 |
| Предельный вакуум (абс.) | mbar/torr | 12 / 9 |
| Пред. вакуум (абс.) с г. балластом | mbar/torr | 18 / 13.5 |
| Скорость натекания | mbar l/s | 0.1 |
| Диапазон окр. темп. (рабочий) | °C | 10 — 40 |
| Диапазон окр.темп. (хранения) | °C | -10 — 60 |
| Макс. допустимая температура откачиваемой среды | °C | 40 |
| Макс. давление выход (абс.) | bar | 1.1 |
| Входное соединение | Фланец KF DN 16 | |
| Соединение на выходе | Адаптер DN 8-10 mm | |
| Подкл. хладагента | 2 x штуцер DN 6-8 мм | |
| Ном. мощность двигателя | kW | 0.15 |
| Максимальный рабочий ток | A | 1.2 |
| Максимальный пусковой ток | A | 5.5 A / 125 ms |
| Номинальная скорость | min-1 | 1500 |
| Степень защиты | IP 52 | |
| Габариты (ДxШxВ) около | mm | 357 x 308 x 470 |
| Вес около | kg | 25.4 |
| Уровень шума при 50 Гц, тип. | dBA | 50 |
| Стандарт ATEX | Насосная камера (откачиваемые пары): II 2G IIC T3 X Окруж. атмосфера с поддувкой инерт. газа: II 2G IIB T4 X Окруж. атмосфера без поддувки инерт. газа: II 3G IIB T4 X Мотор: II 2G Ex d IIB T4 Gb |
|
| Комплектация | вакуумная станция, готовая к использованию, с инструкцией по эксплуатации. Пользователь должен быть защищен в случае повреждения стеклянных частей. | |
| Вспомогательное оборудование | Гофрошланг вак. ПТФЭ DN 16 мм (1000 мм, 686031) |
