Высокотемпературные трубчатые печи для горизонтального режима и для вертикального режима до 1800°C газовая атмосфера или вакуум
Бренд: Nabertherm GmbH

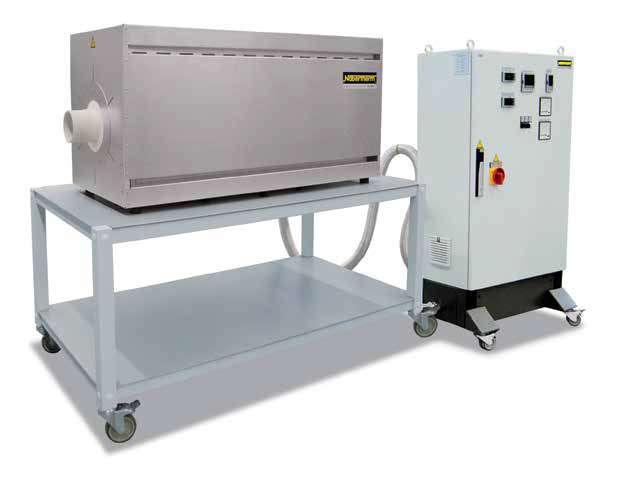

Высокотемпературные трубчатые печи поставляются как в горизонтальном исполнении (тип RHTH), так и в вертикальном (тип RHTV). Высококачественные изоляционные материалы из изготовленных методом вакуумного формования волокнистых плит делают возможным энергосберегающий режим и быстрое время нагрева за счет малой аккумуляции тепла и теплопроводности. Благодаря оснащению различными пакетами подачи газа термическая обработка может выполняться в среде негорючего или горючего защитного или реакционного газа или в вакууме.
- Tмакс 1600 °C, 1700 °C или 1800 °C
- Нагревательные элементы из дисилицида молибдена, размещены в вертикальном положении для простоты замены
- Изоляция из керамических волокнистых плит, изготовленных методом вакуумного формования
- Прямоугольный внешний корпус с пазами для охлаждения при естественной конвекции
- Модели RHTV с настенным креплением
- Корпус из структурных листов из нержавеющей стали
- Керамическая рабочая труба из материала C799 вкл. волокнистые пробки для работы на воздухе входит в объем поставки
- Термопара типа B
- Блок мощности с низковольтным трансформатором и тиристорным контроллером
- Ограничительный регулятор температуры с регулируемой температурой отключения для класса термической защиты 2 согл. EN 60519-2 для защиты от превышения температуры для печи и продукта, а также с регулируемым максимальным температурным градиентом для защиты трубы
- Отделенное от печи распределительное устройство с контроллером в отдельном напольном шкафу
Дополнительное оснащение
- Регулировка садки с измерением температуры в рабочей трубе и пространстве печи за пределами труб
- Индикация температуры в рабочей трубе с дополнительным термоэлементом
- Газонепроницаемые фланцы для работы с защитным газом и вакуумом
- Ручная или автоматическая система подачи газа
- Трехзонное исполнение для оптимизации oднородности температуры (только RHTH)
- Обратный клапан на выпуске газа предотвращает попадание воздуха, подсасываемого из-за неплотности
- Каркас для вертикального режима
Технические характеристики Nabertherm RHTH / RHTV
| Модель | Tмакс | Внешние размеры в мм | макс. диаметр трубы | Обогреваемая | Постоянная длина Температура ∆T 10 K | Длина трубы | Потребляемая мощность/ | Электросеть* | Вес | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Горизонтальное исполнение | °C³ | Ш² | Г | В | внешний/мм | длина мм | в мм | мм | кВт | в кг | |
| RHTH 120/150/.. | 1600 или | 470 | 550 | 640 | 50 | 150 | 50 | 380 | 5,4 | 3-фазное¹ | 70 |
| RHTH 120/300/.. | 1700 или | 620 | 550 | 640 | 80 | 300 | 100 | 530 | 9,0 | 3-фазное¹ | 90 |
| RHTH 120/600/.. | 1800 | 920 | 550 | 640 | 120 | 600 | 200 | 830 | 14,4 | 3-фазное¹ | 110 |
| Модель | Tмакс | Внешние размеры в мм | макс. диаметр трубы | Обогреваемая | Постоянная длина Температура ∆T 10 K | Длина трубы | Потребляемая мощность/ | Электросеть* | Вес | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальное исполнение | °C³ | Ш | Г | В² | внешний/мм | длина мм | в мм | мм | кВт | в кг | |
| RHTV 120/150/.. | 1600 или | 570 | 650 | 510 | 50 | 150 | 30 | 380 | 5,4 | 3-фазное¹ | 70 |
| RHTV 120/300/.. | 1700 или | 570 | 650 | 660 | 80 | 300 | 80 | 530 | 10,3 | 3-фазное¹ | 90 |
| RHTV 120/600/.. | 1800 | 570 | 650 | 960 | 120 | 600 | 170 | 830 | 19,0 | 3-фазное¹ | 110 |
| ¹обогрев только между двумя фазами *Указания по напряжению питания см. страницу 60 ²без трубы ³Указание Tмакс за пределами трубы. Фактически достигаемая температура в печи прибл. на 50 °C ниже. | |||||||||||
